In der modernen industriellen Fertigung ist die Rückverfolgbarkeit von Bauteilen zu einer unverzichtbaren Voraussetzung geworden, um Qualität und die Einhaltung gesetzlicher Vorschriften zu gewährleisten. Um diese Kennzeichnung effizient umzusetzen, müssen Unternehmen je nach den Anforderungen der jeweiligen Produktionslinie zwischen einer statischen Markierung und einem automatisierten Verfahren während der Bewegung wählen.
Bei COUTH sind wir Spezialisten für die Entwicklung fortschrittlicher Lösungen, die sich mit millimetergenauer Präzision an die Geschwindigkeit und Anforderungen der jeweiligen Industriezweige anpassen.
Die Wahl des geeigneten Systems beeinflusst die Lesbarkeit des Codes oder der markierten Zeichen und wirkt sich direkt auf die Produktivität des Werks aus. Das Verständnis dafür, wie die Mikropunkt- oder Lasertechnologie mit den durchlaufenden Teilen interagiert, ermöglicht es, unnötige Engpässe zu vermeiden. In diesem Artikel erläutern wir ausführlich die technischen Unterschiede, Vorteile und idealen Anwendungsszenarien für jede dieser Markierungsmethoden.
Was ist die statische Markierung und wie funktioniert sie?
Die statische Markierung ist das traditionelle Verfahren der industriellen Markierung, bei dem das zu markierende Werkstück während des Vorgangs vollkommen unbeweglich bleibt. Das zu markierende Werkstück wird an einer festen Station oder in einer Arbeitszelle positioniert, wo es mithilfe spezieller Vorrichtungen fixiert wird, bevor es dem Schlag oder dem Lichtstrahl ausgesetzt wird. Sobald das zu markierende Werkstück vollständig stillsteht, bewegt sich der Maschinenkopf, um die programmierten Informationen in die Oberfläche einzubrennen.
Damit die statischen Markierungssysteme ordnungsgemäß funktionieren, ist eine exakte Synchronisation zwischen dem Eintreffen des Werkstücks und der Auslösung des Zyklus unerlässlich. Bediener oder Roboterarme legen das Werkstück auf den Arbeitstisch, das System erkennt dessen Anwesenheit und führt die Markierung sicher durch. Nach Abschluss der Markierungsphase gibt die Vorrichtung das zu markierende Werkstück frei, sodass es seinen Weg zur nächsten Phase der Produktionskette fortsetzen kann.
Hauptvorteile der statischen Markierung
Der größte Vorteil einer statischen Markierung ist die absolute Präzision und die gleichmäßige Einstichtiefe, die dank der vollständigen Unbeweglichkeit des zu markierenden Werkstücks während des Zyklus erreicht werden. Da weder Vibrationen noch vom Markierkopf unabhängige Verschiebungen auftreten, liefert die Geometrie der DataMatrix-Codes, Logos oder Seriennummern ein hervorragendes und leicht zu überprüfendes Ergebnis. Diese mechanische Stabilität reduziert Verformungsfehler bei der Markierung auf Null und ermöglicht so einwandfreies Auslesen durch Bildverarbeitungssysteme.
Darüber hinaus zeichnen sich statische Markiersysteme durch ihre Vielseitigkeit bei der Bearbeitung von Werkstücken mit komplexen Geometrien, unregelmäßigen Oberflächen oder hohem Gewicht aus, die eine kontrollierte Führung erfordern. Da der Vorgang in einer geschlossenen und kontrollierten Umgebung stattfindet, sind die anfänglichen Integrationskosten in der Regel geringer als bei automatisierten Hochgeschwindigkeitsanlagen. Es handelt sich um eine robuste, zuverlässige und sehr wartungsfreundliche Technologie, die sich ideal für Produktionsumgebungen mit mäßigem oder variablem Durchsatz eignet.
Typische Anwendungen in der Industrie
Diese Art von Technologie wird allgemein zur Kennzeichnung robuster Bauteile in der Automobilindustrie eingesetzt, wie beispielsweise Motorblöcke oder Fahrgestelle. Sie ist zudem der Standard in Metallbearbeitungsbetrieben und Fertigungslinien für Schwermaschinen, wo Teile einzeln oder in kleinen Chargen bearbeitet werden.
In der Luftfahrtindustrie, wo jede Gravur eine bestimmte Tiefe und eine umfassende Spannungskontrolle erfordert, wird dieses Verfahren aufgrund seiner technischen Zuverlässigkeit bevorzugt.
Was ist die dynamische Markierung und wie funktioniert sie?

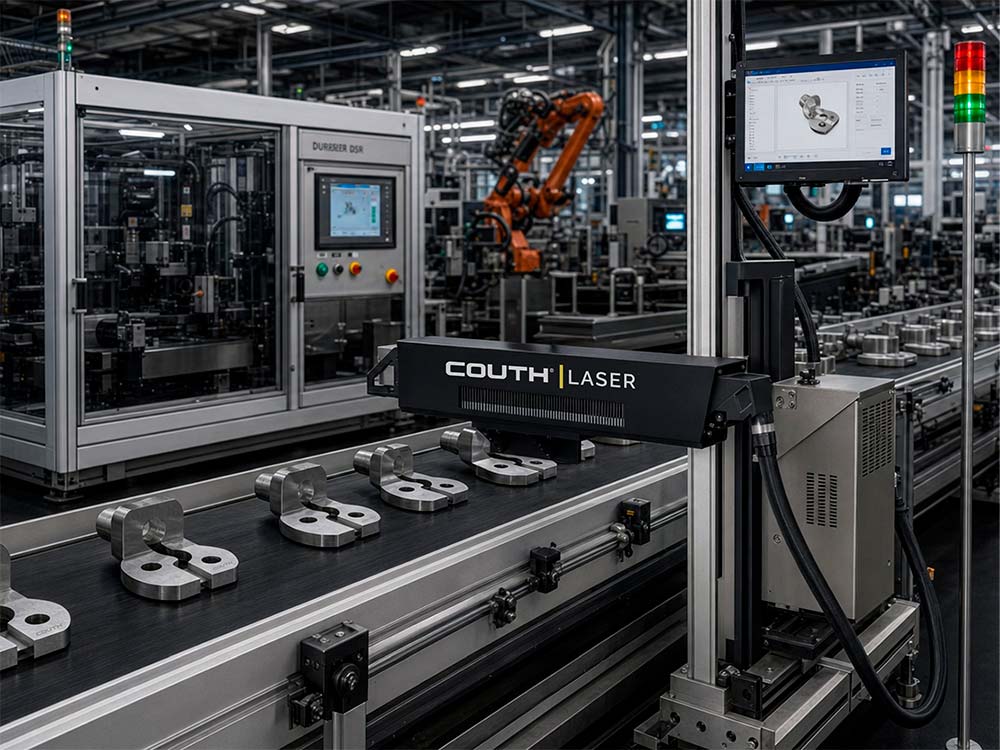

Die dynamische Markierung stellt die Weiterentwicklung hin zur vollständigen Automatisierung dar und ermöglicht das Anbringen von Markierungen auf den Teilen, während diese kontinuierlich über das Förderband laufen. Bei diesem Verfahren kommt das Teil niemals zum Stillstand, weshalb die Vorschubgeschwindigkeit berechnet werden muss, um die Bewegung auszugleichen. Um dies erfolgreich zu bewerkstelligen, kommen Drehgeber (Encoder) und Sensoren zum Einsatz, die das genaue Tempo der Produktionslinie in Echtzeit messen, ohne dass ein physischer Kontakt mit dem zu markierenden Werkstück erforderlich ist.
Dieses fortschrittliche Konzept ist in der technischen Branche international als Mark On The Fly (MOTF) bekannt – eine Technologie, die hochproduktive Fertigungsanlagen revolutioniert. Die Software des Geräts verarbeitet das Geschwindigkeitssignal und passt die Lasermarkierung bzw. die Bewegung der Linse im Laserkopf sofort an.
Wenn Sie Ihre Fabrik mit diesem Automatisierungsgrad optimieren möchten, empfehlen wir Ihnen die Integration eines dynamischen MOTF-Markierungssystems, das für unterbrechungsfreie Arbeitsrhythmen ausgelegt ist.
Vorteile des Systems im laufenden Betrieb
Der große Vorteil eines dynamischen Markierungssystems liegt in der exponentiellen Steigerung der Produktivität, wodurch Stillstands- und Spannzeiten vollständig entfallen. Durch die Integration der MOTF-Technologie wird die Markierung zu einem unsichtbaren Prozess, der die ursprüngliche Geschwindigkeit der Fertigung nicht verlangsamt. Dies führt zu geringeren Kosten pro bearbeitetem Teil und zu einer umfassenden Optimierung der in der Montageanlage verfügbaren Ressourcen.
Ein weiterer nennenswerter Vorteil dieses Systems ist die Verringerung des mechanischen Verschleißes an Spannvorrichtungen, da das Werkstück nicht physisch gehandhabt werden muss. Modernste optische Lösungen, wie die Lasermarkierung mit dynamischer Fokussierung (Autofokus), ermöglichen es zudem, die Brennweite während des Betriebs anzupassen, falls die Produkte geringfügig variieren. Dies gewährleistet scharfe und dauerhafte Markierungen selbst in Produktionslinien, in denen die Produkte mit extrem hohen Geschwindigkeiten und in engen Abständen zueinander transportiert werden.
Da es sich um eine tinten- und lösungsmittelfreie Technologie handelt, macht das MOTF-System die Verwendung von Druckverbrauchsmaterialien überflüssig und vereinfacht die betriebliche Verwaltung der Produktionslinie. Die Markierung erfolgt zudem berührungslos: Der Laserstrahl wirkt direkt auf die Oberfläche ein, ohne mechanischen Druck auf die Verpackung auszuüben, und hinterlässt einen dauerhaft eingebrannten Code direkt auf dem Material oder der Beschichtung, dessen hohe Lesbarkeit sowohl das automatische Auslesen als auch die anschließende Qualitätskontrolle erleichtert.
Diese Technologie ist für die Integration sowohl in neue als auch in bestehende Anlagen vorbereitet und arbeitet dynamisch auf Förderbändern. Da weder physischer Kontakt noch Tintenverbrauchsmaterialien vorhanden sind, wird der Wartungsaufwand auf ein Minimum reduziert, wodurch Reinigungsarbeiten, das Nachfüllen und die Verwaltung von Verbrauchsmaterialien entfallen.
Schließlich können die MOTF-Systeme mit industriellen Kommunikationsschnittstellen (PROFIBUS, PROFINET, EtherNet/IP) ausgestattet werden, die ihre Integration in Automatisierungs- und Steuerungssysteme ermöglichen, wodurch diese Technologie zu einer für Industrie 4.0 geeigneten Lösung in 24/7-Betriebsumgebungen wird.
Anwendungen und Branchen mit hoher Nachfrage
Die Mark on the Fly-Methode kommt in Branchen mit hohem Durchsatz und hoher Taktfrequenz zum Einsatz, in denen ein Anhalten der Verpackung die Rentabilität der Produktionslinie beeinträchtigen würde. Bei COUTH ist diese optisch-mechanische Technologie in folgenden Branchen unverzichtbar:
- Automobilindustrie und Komponenten: Hochgeschwindigkeitsmarkierung von Fahrgestellnummern (VIN), DataMatrix-Codes und Rückverfolgbarkeitsdaten auf Motorblöcken, Bremssystemkomponenten, Fahrgestellen, Naben und maßgefertigten Metallbeschlägen, während diese über Transferlinien oder Roboterzellen transportiert werden.
- Stahlindustrie und Metallverarbeitung: Kontinuierliche Kennzeichnung von Profilen, stranggepressten Rohren, Stahlcoils und Walzdraht. Das Material durchläuft die Walz- oder Schneidelinie ohne Unterbrechung, während das Gerät die Gravur durchführt, ohne den Arbeitsablauf zu verlangsamen.
- Technische Kunststoffe und Investitionsgüter: Direkte Kennzeichnung in Extrusionslinien für hochdichte Rohre, Polymerkomponenten für die Elektroindustrie oder den Schwermaschinenbau, wobei sichergestellt wird, dass Vorschriften, Maße und Chargennummern unauslöschlich eingraviert werden.
Direkter Vergleich: Welche Methode eignet sich für Ihr Werk?
Um die richtige Wahl zwischen den beiden Verfahren zu treffen, ist es entscheidend, das tägliche Produktionsvolumen und die physikalischen Eigenschaften der Materialien zu analysieren. Wenn Ihr Werk große, schwere Metallteile verarbeitet, die tiefe Gravuren mit perfekten Geometrien erfordern, ist die statische Markierung die optimale technische Lösung. Dieser Ansatz bietet Ihnen die erforderliche Kraft und Positionsgenauigkeit, um die anspruchsvollsten Qualitätsstandards der Industrie zu erfüllen.
Sollten Sie hingegen das Ziel verfolgen, die Effizienz in einer kontinuierlichen Montagelinie zu maximieren, ist die „Mark On The Fly“-Technologie die richtige Wahl. Ganz gleich, ob Sie mit elektronischen Bauteilen, Aluminiumprofilen oder Verpackungen arbeiten – das dynamische System sorgt dafür, dass die Rückverfolgbarkeit kein Hemmnis darstellt. Die Automatisierung des Prozesses gewährleistet, dass jedes Einzelstück gekennzeichnet das Werk verlässt, ohne die Gesamtzykluszeit um auch nur eine Sekunde zu verlängern.
Auch die anfängliche Investition unterscheidet sich, da statische Markierungssysteme einfacher zu konfigurieren und isoliert in Betrieb zu nehmen sind. Die dynamische Technologie amortisiert sich jedoch dank der Zeitersparnis und des Wegfalls zwischengeschalteter Roboterhandhabungen sehr schnell. Eine Analyse der Kapitalrendite auf der Grundlage der pro Bauteil eingesparten Sekunden liefert Ihnen die genaue Antwort darauf, welches System für Sie am besten geeignet ist.
Technologische Innovation durch dynamische Laserfokussierung
DieLasertechnologie hat einen qualitativen Sprung gemacht, indem sie Lösungen eingeführt hat, die in der Lage sind, die Brennweite in Echtzeit entsprechend den geometrischen Anforderungen jedes einzelnen Bauteils anzupassen.
Die Lasermarkierung mit dynamischer Fokussierung verfügt über eine dritte motorisierte optische Achse, die mit den Galvanometerspiegeln des Kopfes koordiniert wird. Diese dynamische Z-Achse passt die Brennweite des Strahls sofort an das sich bewegende Werkstück an, wodurch die Notwendigkeit entfällt, den physischen Kopf zu bewegen oder auf externe mechanische Achsen zurückzugreifen.
Dank dieser geometrischen Anpassungsfähigkeit hält das System den perfekten Brennpunkt aufrecht, um komplexe Metallteile mit Unebenheiten, geneigten Oberflächen, Kugeln, Zylindern oder 3D-Geometrien gestochen scharf zu kennzeichnen.
Diese Innovation verleiht den Produktionslinien in der Industrie und der Automobilbranche enorme Flexibilität. Bei COUTH entwickeln wir diese Technologien, um sicherzustellen, dass die Rückverfolgbarkeit Ihres Unternehmens für die Herausforderungen der intelligenten Industrie gerüstet ist.
Entscheiden Sie sich für die Erfahrung und Zuverlässigkeit von COUTH
Jede Fabrik ist eine Welt für sich mit ganz eigenen Herausforderungen hinsichtlich Platzangebot, Geschwindigkeit, Materialien und internationaler Rückverfolgbarkeitsvorschriften, die strikt eingehalten werden müssen. Daher ist es – über die Wahl zwischen statischer oder dynamischer Markierung hinaus – von entscheidender Bedeutung, einen Technologiepartner an Ihrer Seite zu haben, der Sie ehrlich beraten kann.
Wir entwickeln Maschinen für die Mikropunktierung, das Ritzverfahren und die Lasermarkierung, die nach den höchsten Belastbarkeitsstandards konstruiert sind, um den hohen Anforderungen von Schichten in industriellen Umgebungen standzuhalten.
Wenn Sie die MOTF-Technik in Ihren Produktionslinien implementieren möchten, können wir bei COUTH Ihnen dabei helfen. Wir analysieren die Spezifikationen Ihrer Produkte und die Abläufe in Ihrem Werk, um die perfekte Integration zu entwerfen, die eine vollständige Lesbarkeit gewährleistet.
Nehmen Sie Kontakt mit uns auf und entdecken Sie, wie unsere Lösungen für die industrielle Rückverfolgbarkeit die Effizienz, Sicherheit und Rentabilität Ihres Unternehmens noch heute steigern können!
