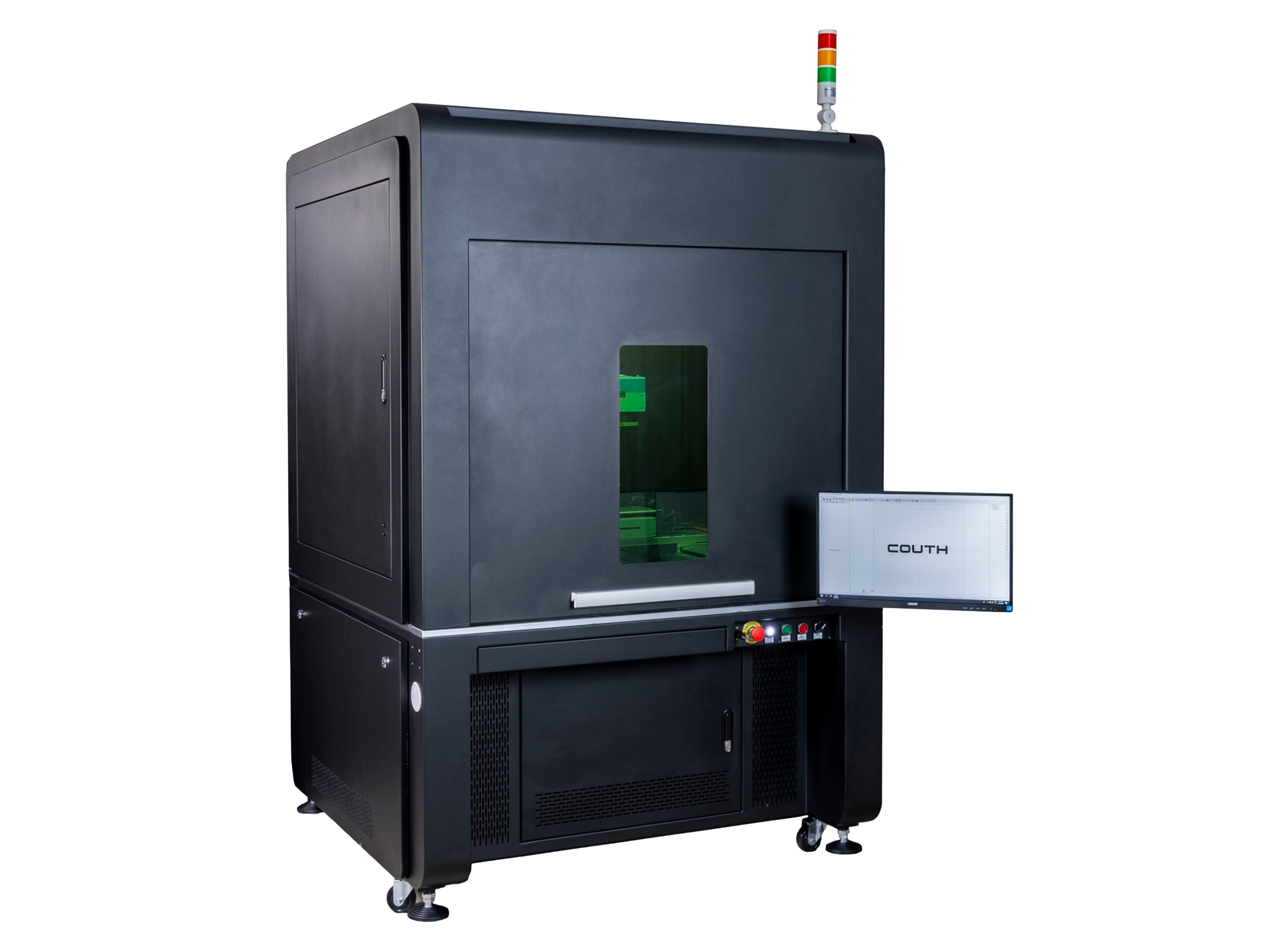

Großformat, motorisierte Positionierung und fortschrittliche Markierung für anspruchsvolle Werkstücke.Die XL-Markierstation erweitert ihren Anwendungsbereich auf Bereiche, in denen größere Positionierungsfreiheit, großformatige Werkstücke oder die Markierung verschiedener Bereiche desselben Werkstücks erforderlich sind. Sie verfügt über ein motorisiertes XYZ&W-Führungssystem, das es ermöglicht, den Laserkopf mit höchster Präzision zu bewegen und auszurichten, wobei ein kontrollierter Betrieb innerhalb einer Industriekabine gewährleistet ist.
Informationen zu diesem Produkt anfordern
Motorisierte XY-Achsen mit einer Gesamtarbeitsfläche von 600 x 600 mm, um große Bereiche abzudecken, ohne das Werkstück zu bewegen.
Motorisierte Z-Achse mit einem maximalen Verfahrweg von 600 mm zur Anpassung der Kopfhöhe an das Werkstück und die ausgewählte Linse.
W-Achse mit einem Drehwinkel von bis zu 360°, um die Ausrichtung der Markierung an jede Anwendung anzupassen.
Servomotoren, die über die COUTH LASER-Software gesteuert werden, was die Programmierung, Wiederholgenauigkeit und Prozesssteuerung erleichtert.

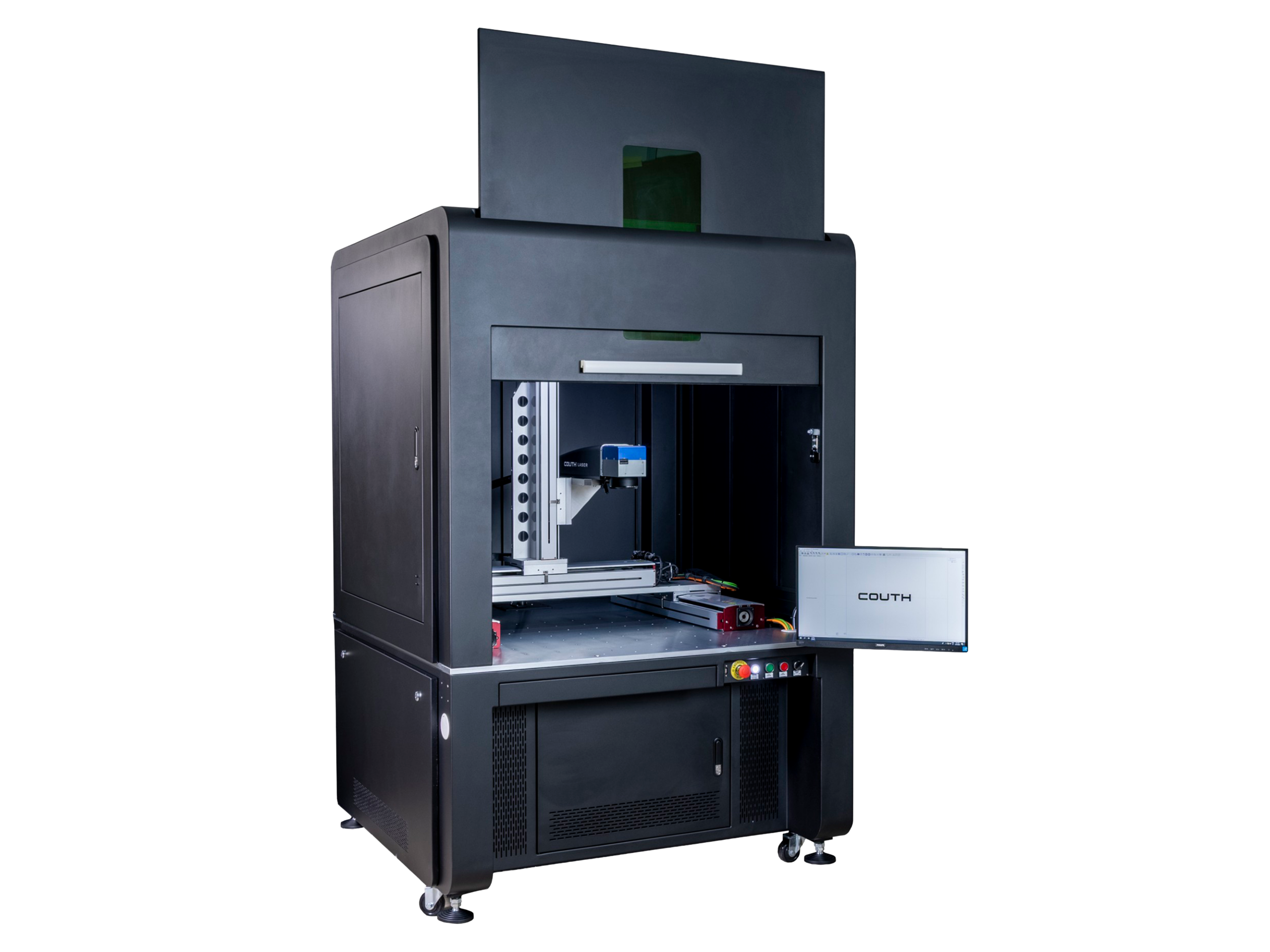

Vertikale Schiebetür, Schutzfenster, feste Schutzvorrichtungen, Betätigungsschlüssel, Not-Aus-Schalter und Statusanzeige.
Interne Belüftungsanlage und optionale Rauchabsaugung zur Beseitigung von Dämpfen und Staub, die beim Markiervorgang entstehen.
Markierung von Vektortexten, Windows-/TrueType-Schriftarten, 2D-Codes sowie Bildern/Logos.
Geeignet für eisenhaltige und nicht eisenhaltige Werkstoffe, Aluminium, Bronzen und bestimmte Kunststoffe, vorbehaltlich einer Anwendungsvalidierung.
LINSEN
Maximale Werkstückhöhe (mm)
Arbeitsabstand (mm)
Markierbereich (mm)
F100
836
114
70×70
F160
774
176
110×110
F254
663
287
175×175
F380
535
414
250×250
F420
485
465
300×300
Konfiguration
Maximale Werkstückfläche
725 x 800*
Abmessungen der Station
1905 x 1300 x 2285 mm
Gesamtgewicht der Station
±300 kg
Türsystem
Vertikale Öffnung
Arbeitstisch
Gewindebohrungen
Abgasabsaugung
Vorinstallation inklusive
Motorisierte Verfahrwege
XY 600 x 600 mm; Z 600 mm; W 360°
