In der Halbleiterindustrie ist Präzision nicht nur eine Voraussetzung, sondern der Schlüssel zum Erfolg. Das Halbleiter Laserbeschriften hat die Art und Weise revolutioniert, wie wir diese Komponenten identifizieren und nachverfolgen, insbesondere dank modernster Technologien wie ultrakurzer Pulslaser.
Informieren Sie sich bei COUTH über alles, was Sie brauchen!
Merkmale von Halbleiter Laserbeschriften
1. Punktgenauigkeit: Kritisch in Halbleitern
Die Lasermarkierung von Halbleitern ermöglicht es, mit extrem feinen Details zu arbeiten und Codes, Seriennummern oder Logos in mikroskopischen Bereichen zu erzielen, ohne die Halbleiterstruktur zu schädigen. Das ist unerlässlich, da jegliche Unregelmäßigkeiten die elektrische Leistung und physikalischen Eigenschaften des Chips beeinflussen können.
2. Ultra-Kurzpuls-Technologie: Innovation ohne Grenzen
Das Aufkommen von ultrakurzen Pulslasern (Femtosekunden oder Pikosekunden) markiert ein Vorher und Nachher:
- Wärmefreie Markierung: Sie verhindern Wärmeübertragung und eliminiert das Risiko von Mikrorissen oder Oberflächenveränderungen.
- High Definition: Sie erzeugen perfekt lesbare Markierungen, selbst auf den empfindlichsten Materialien und auf kleinen Chips.
3. Total Endurance: Marken, die allem standhalten
Industrielle Prozesse in Halbleitern beinhalten hohe Temperaturen, chemische Exposition und intensive Handhabung. Das Lasermarkieren erzeugt dauerhafte und widerstandsfähige Inschriften und gewährleistet so Rückverfolgbarkeit auch unter den anspruchsvollsten Bedingungen im Sektor.
4. Automatisierung: Schnellere und effizientere Produktion
Die Integration von Halbleiter Laserbeschriften in automatisierte Linien ermöglicht einen nahtlosen Arbeitsablauf:
- Geschwindigkeit und Wiederholbarkeit: die Laserbeschriftung verarbeitet große Mengen ohne menschliche Fehler.
- Echtzeit-Rückverfolgbarkeit: jeder Chip verlässt die Leitung perfekt identifiziert und bereit für sein endgültiges Ziel.
5. Verbesserte Qualität und Eigenschaften
Eine saubere und genaue Markierung stellt sicher, dass die elektrischen und physikalischen Eigenschaften des Halbleiters nicht verändert werden. Das bedeutet Folgendes:
- Eine erhöhte Zuverlässigkeit und niedrigere Ausfallrate.
- Einhaltung der strengsten Standards in der Elektronikbranche.
Wie funktioniert das Markieren von Halbleiterlasern?

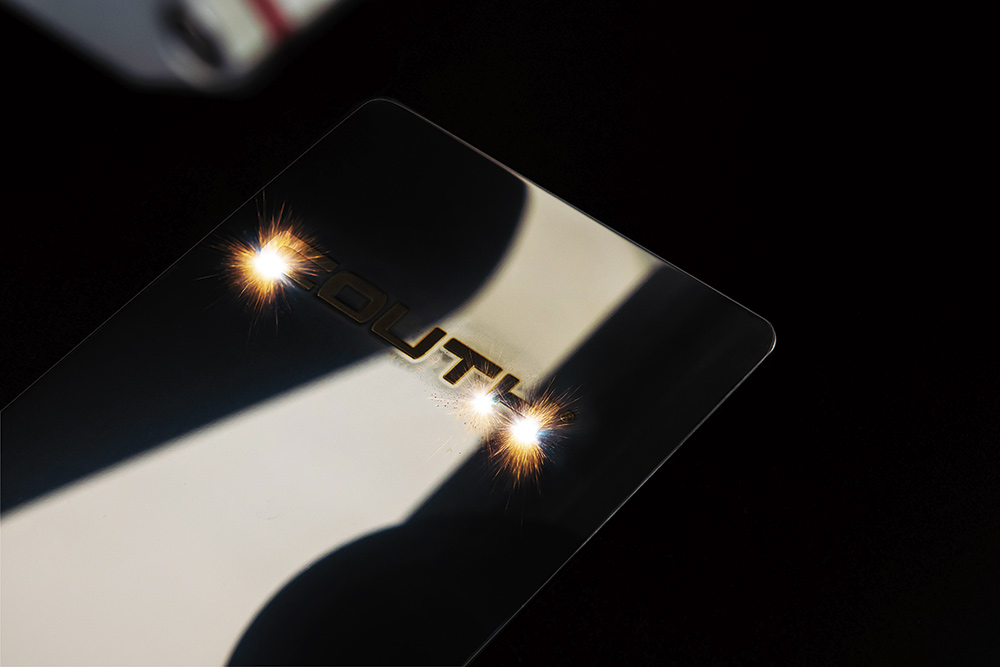

Das Halbleiter Laserbeschriften ist ein hochpräzises Verfahren, bei dem ein Laserstrahl dauerhafte Markierungen auf der Oberfläche von Halbleitermaterialien wie Silizium erzeugt, ohne deren innere Struktur zu beschädigen oder deren Funktionalität zu beeinträchtigen.
Arbeitsprinzip
Der Prozess basiert auf der Wechselwirkung eines Lasers, meist ultrakurze Pulse (Femtosekunden oder Pikosekunden), mit der Oberfläche des Halbleiters. Diese extrem kurzen Pulse ermöglichen eine Markierung mit minimalem thermischem Einfluss, wodurch hitzebeeinträchtigte Bereiche, Mikrorisse oder strukturelle Schäden vermieden werden.
Der Laser ordnet die Oberflächenpartikel des Materials neu an und erzeugt oberflächliche, aber lesbare Markierungen, ohne tief einzudringen oder die elektrischen Eigenschaften des Halbleiters zu verändern.
Verwendete Technologie
- Festkörperlaser und Laserdioden: Halbleiterlaser (Laserdioden) emittieren kohärentes Licht durch stimulierte Emission in Halbleitermaterialien. Diese Laser können je nach Material und Anwendung bei unterschiedlichen Wellenlängen wie Infrarot oder Ultraviolett arbeiten.
- UV-Laser: Für bestimmte elektronische Bauteile werden ultraviolette Laser verwendet, die eine photochemische Reaktion auf der Oberfläche induzieren und so hochwertige und kontrastreiche Markierungen erzeugen.
Vorteile der Lasermarkierung in Halbleitern
Die Lasermarkierung in der Halbleiterindustrie bietet mehrere wichtige Vorteile, die sie ideal für diesen äußerst anspruchsvollen Sektor machen:
Hohe Präzision und Auflösung
Sie ermöglicht die Herstellung von extrem kleinen und detaillierten Markierungen, wie 2D-Codes oder mikroskopisch kleinen Seriennummern, ohne das Material zu beschädigen oder die Funktionalität des Halbleiters zu beeinträchtigen.
Dauerhafte und widerstandsfähige Markierung
Die Inschriften sind langlebig, widerstandsfähig gegen Schweißen, hohe Temperaturen und aggressive industrielle Bedingungen und gewährleisten die Rückverfolgbarkeit über den gesamten Lebenszyklus des Produkts.
Geringe thermische Auswirkungen
Der Laser erzeugt eine minimale Erwärmung, was thermische Schäden oder Mikrorisse in den empfindlichen elektronischen Bauteilen verhindert und deren elektrische sowie physikalische Eigenschaften bewahrt.
Kompatibilität mit sauberen Umgebungen
Der Prozess ist sauber und hat eine geringe Partikelemission, was ihn mit den strengen Reinraumbedingungen in der Halbleiterherstellung kompatibel macht.
Hohe Energieeffizienz und Zuverlässigkeit
Halbleiterlaser verbrauchen wenig Energie und haben eine lange Lebensdauer aufgebaut, was zur Betriebseffizienz und Kostensenkung beiträgt
Automatisierung und Geschwindigkeit
Lasermarkierung kann einfach in automatisierte Linien integriert werden, was schnelles, wiederholbares Markieren ohne menschliches Versagen ermöglicht, und die Produktivität steigert.
Hohe Lesbarkeit und Kontrast
Die Markierungen haben einen hohen Kontrast, was das automatische und manuelle Lesen zur Qualitätskontrolle und Rückverfolgbarkeit erleichtert.
Spezifische Anwendungen in Halbleitern
Bei COUTH verwenden wir mehrstufige Lasermarkierung und Bauteile aus der Halbleiterindustrie:
a) Identifikation und Rückverfolgbarkeit
- Barcodes, DataMatrix und QR-Codes: Sie ermöglicht die automatisierte Nachverfolgung von Wafers, Chips und Leiterplatten während des gesamten Produktlebenszyklus.
- Serien- und Chargennummern: Sie erleichtert das Lagermanagement und die Rückverfolgbarkeit im Falle möglicher Qualitätsprobleme.
b) Produktions- und Qualitätskontrollinformationen
- Herstellungsdaten, Chargen und Inspektionsmarken: Sie stellt regulatorische Compliance und Rückverfolgbarkeit bei Audits sicher.
- Qualitätsmarkierungen und Logos: Sie gewährleistet die Authentizität und Markenbildung der Komponenten.
Schutz vor Fälschungen
- Dauerhafte, schwer nachzubildende Marken: Sie verstärkt die Authentizität und erschwert die Fälschung kritischer Komponenten.
d) Kompatibilität mit Atomisation und künstlichem Sehen
- Integration mit Visionssystemen: Sie ermöglicht eine automatische Überprüfung der Markierungsqualität und die Klassifizierung von Komponenten in Echtzeit.
Industrien, in denen Halbleiterlasermarkierung eingesetzt wird
Das Halbleiter Laserbeschriften ist eine Technologie, die aufgrund ihrer Genauigkeit, Beständigkeit und Kompatibilität mit empfindlichen Materialien in verschiedenen Industriesektoren weit verbreitet eingesetzt wird. Zu den Hauptsektoren, in denen sie Anwendung findet, gehören:
1. Elektronik und Halbleiterfertigung
Die Lasermarkierung von Halbleitern wird verwendet, um Chips, Wafer und elektronische Bauteile zu identifizieren und zu verfolgen, was Rückverfolgbarkeit und Qualitätskontrolle bei der Herstellung elektronischer Bauelemente ermöglicht.
2. Automobil
In der Automobilindustrie wird die Lasermarkierung von Halbleitern in Fahrzeugelektroniksystemen eingesetzt, um die Identifikation und Echtheit kritischer Bauteile sicherzustellen.
3. Medizinische Geräte
Der medizinische Sektor verwendet Lasermarkierung auf Halbleitern, um die Rückverfolgbarkeit und Sicherheit elektronischer Medizinprodukte zu gewährleisten und damit strenge Qualitätsvorschriften einzuhalten.
4. Luft- und Raumfahrt
Die Luft- und Raumfahrtindustrie benötigt hochzuverlässige elektronische Bauteile, bei denen das Halbleiter Laserbeschriften eine genaue Identifikation und Rückverfolgbarkeit über die gesamte Lebensdauer des Produkts gewährleistet.
5. Telekommunikation
Lasermarkierte Halbleiter sind in Telekommunikationsgeräten unerlässlich und erleichtern die Verwaltung und Verfolgung von Komponenten in optischen Netzwerken und fortschrittlichen Kommunikationssystemen.
6. Kunststoff- und Formenbauindustrie
Die Lasermarkierung von Halbleitern wird auch bei der Herstellung von Formen und Kunststoffkomponenten eingesetzt, die Halbleiter integrieren, was Identifikation und Qualitätskontrolle ermöglicht.
7. Pharmazeutika und Kosmetik
In diesen Sektoren wird das Lasermarkieren auf Halbleitern eingesetzt, um die Authentizität und Rückverfolgbarkeit elektronischer Geräte in intelligente Verpackungs- oder Dosiersysteme sicherzustellen.
Wie man maximale Produktionseffizienz mit Halbleiter Laserbeschriften erreicht
Für eine effizientere Produktion im Bereich der Halbleiterlasermarkierung durch Automatisierung ist es entscheidend, integrierte Systeme zu implementieren, die die automatische Zuführung von Teilen, robotischer Handhabung, maschineller Visionsinspektion, digitale Prozesssteuerung (MES/ERP) und prädiktive Wartungsstrategien kombinieren.
Diese Technologien, zusammen mit der Optimierung von Parametern und der Integration von Industriestandards, ermöglichen eine Erhöhung des Durchsatzes, die Reduzierung von Fehlern und das Minimieren menschlicher Eingriffe, wodurch eine agilere, genauere und profitablere Produktion erreicht wird.
Wichtige Strategien und Technologien für effiziente Automatisierung
1. Automatische Zuführsysteme
- Förderbänder, intelligente Shuttles und Tray-Module ermöglichen den kontinuierlichen Fluss der Komponenten, reduzieren Ausfallzeiten und die manuelle Handhabung.
- Integration mit AGVs (Automated Guided Vehicles) und Coil-Systemen für effiziente Wafer- und Chip-Handhabung.
2. Robotermanipulation
- Sechsachsen-Pick-and-Place-Roboter (ABB, FANUC) gewährleisten präzise Positionierung und schnellen Transfer zwischen den Stationen.
- Cobots für flexible Umgebungen und häufige Produktwechsel.
3. Maschinelles Sehen und Qualitätskontrolle
- Visionssysteme erkennen das Vorhandensein, die Ausrichtung und die Eigenschaften von Bauteilen, führen den Laser und überprüfen die Qualität der Halbleiterlasermarkierung in Echtzeit.
- Automatische Nachkontrolle nach dem Markieren zur Sicherstellung von Lesbarkeit und Rückverfolgbarkeit und Ausfall defekter Teile erfolgt autonom.
4. Steuerungssoftware und digitale Konnektivität
- MES/ERP-Integration: Die Software verbindet das Halbleiter Laserbeschriften mit Produktionsmanagementsystemen, was automatisches Datenladen, Echtzeitüberwachung und eine vollständige Rückverfolgbarkeit ermöglicht.
- Parameterautomatisierung: Automatische Anpassung von Lasergeschwindigkeit, Leistung und Frequenz je nach Material und Charge, um Fehler und Aufbauzeiten zu minimieren.
5. Prädiktive Erhaltung und OEE
- Datenanalyse und prädiktive Wartung: Einsatz von Big Data zur Vorhersage von Ausfällen und zur geplanten Wartung, wodurch ungeplante Ausfallzeiten reduziert werden
- OEE (Overall Equipment Effectiveness) Optimierung: Überwachung, Verfügbarkeit, Leistung und Qualität zur Identifizierung von Engpässen und zur Verbesserung der Produktivität
Auswirkungen der Halbleiterqualität
Die Qualität von Halbleitern ist entscheidend für ihre Leistung und Zuverlässigkeit. Verfahren wie das Lasermarkieren, die für die Rückverfolgbarkeit unerlässlich sind, können sowohl die elektrischen als auch die physikalischen Eigenschaften des Materials beeinflussen. Die Auswirkungen hängen von den Prozessparametern und der implementierten Qualitätskontrolle ab.
Die Qualität von Halbleitern kann durch Verfahren wie der Lasermarkierung beeinflusst werden, die Oberflächenschäden, Hitzestress, Verunreinigungen und strukturelle Veränderungen verursachen können.
Diese Effekte können elektrische Eigenschaften (wie Leitfähigkeit, Widerstand, Leckstrom und Trägermobilität) sowie physikalische Eigenschaften (Oberflächenmorphologie, Kristallstruktur, mechanische Integrität und Adhäsion) verändern. Mit der richtigen Optimierung der Laserparameter und strengen Qualitätskontrollen können diese Auswirkungen jedoch minimiert werden, wodurch die Funktionalität und Zuverlässigkeit des Geräts erhalten bleiben.
Wie wirkt sich die Lasermarkierung auf die Qualität von Halbleitern aus?
Lasermarkierung ist ein nicht-invasives Verfahren, das zur Identifikation und Rückverfolgbarkeit von Halbleitern verwendet wird. Wenn es nicht richtig kontrolliert wird, können folgende Probleme entstehen:
- Oberflächenschäden: Mikrorisse, lokales Schmelzen, Verformungen oder Delamination.
- Thermische Effekte: Lokale Erwärmung, die Spannungen, Brüche oder Veränderungen der inneren Struktur verursachen kann.
- Verunreinigung: Bildung von Partikeln oder Ablagerungen, die die Sauberkeit und Leistung des Geräts beeinträchtigen.
- Strukturelle Veränderungen: Kristalline Transformationen oder Bildung amorpher Zonen.
Eine präzise Kontrolle der Laserparameter (Leistung, Pulsdauer, Wellenlänge) und Nachbearbeitungsinspektion sind unerlässlich, um Fehler zu vermeiden und die Qualität der Halbleiter zu erhalten.
Auswirkungen auf elektrische Eigenschaften
- Leitfähigkeit/Widerstand: Lokale Veränderungen durch Erhitzung oder Trägererzeugung. Thermischer Effekt und Photoleitfähigkeit. Einsatz von Oberflächenlasern (UV/grün), Energiekontrolle.
- Leckstrom: Dieser steigt, wenn Verbindungen beschädigt werden oder Oberflächendefekte auftreten. Schäden an den Gelenken, Oberflächenfehler. Parameteroptimierung, elektrische Inspektion nach der Markierung.
- Kapazität: Geringfügige Veränderungen, außer bei Schäden an der Struktur des Gelenks. Änderung der Dopingprofile. Niedrige Energieparameter, Qualitätstests.
- Trägermobilität: Reduzierung, wenn Defekte oder Verunreinigungen entstehen. Dispersion durch Defekte. Wärmekontrolle, Kurzpuls-Laser.
- Gerätefunktionalität: kann beeinträchtigt werden, wenn der Schaden groß oder umfangreich ist. Strukturelle Schäden, Kurzschlüsse. Echtzeitüberwachung, Funktionstests.
Wichtig: Wenn der Prozess optimiert ist, ist der Einfluss auf die elektrischen Eigenschaften minimal und es wird keine signifikante Verschlechterung der Funktionalität des Geräts festgestellt.
Die Qualität des Halbleiters ist sehr empfindlich gegenüber Lasermarkierungsprozessen. Obwohl dieser Prozess für die Rückverfolgbarkeit unerlässlich ist, kann er sowohl die elektrischen als auch die physikalischen Eigenschaften des Materials beeinflussen, wenn er nicht richtig kontrolliert wird. Der Schlüssel liegt in der Optimierung der Laserparameter, der Echtzeitüberwachung und der Anwendung strenger Qualitätskontrollen, um sicherzustellen, dass die Auswirkungen minimal sind und die Funktionalität des Geräts erhalten bleibt.
Auswirkungen auf physikalische Eigenschaften
- Oberflächenmorphologie: Veränderungen in der Rauheit, Bildung von Mikro-/Nanostrukturen, Rillen. Ablation, Texturierung, Oberflächenfusion. Messtechniken, SEM, AFM, optische Profilometrie.
- Kristallstruktur: Amorphe Transformationen, Rekristallisation, Phasenwechsel. Lokales Schmelzen und Erstarren. Messtechniken, XRD, SEM, Raman-Spektroskopie.
- Thermische und mechanische Schäden: Mikrorisse, hitzebeeinflusste Bereiche, Restspannung. Lokale Erwärmung, Druckwellen. Messtechniken, SEM, AFM, Profilometrie.
- Oberflächenadhäsion: Veränderung der Oberflächenenergie, Verbesserung oder Verringerung der Adhäsion. Lasertexturierung, chemische Veränderungen. Messtechniken, Kontaktwinkelmessung, SEM.
- Materialentfernung: Präzision und Effizienz bei der Ablation, Tiefen-/Breitenkontrolle. Laserparameter, magnetische Unterstützung. Messtechniken, Profilometrie, SEM.
Der Einsatz von ultrakurzen Pulslasern (Pikosekunde/Femtosekunde) und Parameteroptimierung minimieren thermische Schäden und verbessern die Oberflächenqualität.
Markttrends und Kontext
- Beschleunigtes Wachstum: Der globale Markt für Halbleiter Laserbeschriften wird voraussichtlich in den kommenden Jahren seine Produktivität steigern, getrieben durch die Nachfrage nach Rückverfolgbarkeit und Automatisierung.
- Technologische Innovation: Fortschritte bei UV-, Grün- und Faserlasern ermöglichen feinere, thermisch weniger schädliche Markierungen, ideal für Mikrokomponenten.
- Industrie 4.0: Integration mit intelligenten Systemen, IoT und künstlicher Vision für Echtzeitsteuerung und Rückverfolgbarkeit.
- Nachhaltigkeit: Lasermarkierungsprozesse in ökologischen Halbleitern, ohne Chemikalien oder Verbrauchsmaterialien, im Einklang mit Umweltvorschriften.
Bei COUTH engagieren wir uns für die modernste Lasermarkierung für die Halbleiterindustrie
Möchten Sie die Rückverfolgbarkeit und Qualität Ihrer Chips verbessern? Kontaktieren Sie uns und erfahren Sie, wie unsere Lasermarkierungslösungen Ihre Produktion transformieren können.
