| Características | 20 W | 30 W | ||
|---|---|---|---|---|
| Rack | Cabina | Rack | Cabina | |
| Longitud de onda | 1064 nm | |||
| Frecuencia de pulso | 30–60 kHz para 20W y 40-60 kHz para 30 W | |||
| Carácter | Vector, Personalizado, Fuentes Windows, TrueType | |||
| Código de barras | ✓ | |||
| Código 2D | ✓ | |||
| Barras de datos GS1 | ✓ | |||
| Imagen logo | ✓ | |||
| Control habitual | PC con COUTH BeamConstruct por Ethernet | |||
| Refrigeración | Aire | |||
| Consumo | 120 W | ≤ 500 W | 180 W | ≤ 500 W |
| Peso | Cabezal: 6,5 kg Rack: 20 kg |
89 kg | Cabezal: 6,5 kg Rack: 20 kg |
89 kg |
| Nivel de seguridad | 4 | 1 | 4 | 1 |
| Longitud de fibra | 3 m | – | 3 m | – |
| Área máxima de la pieza | – | 300×200 mm | – | 300×200 mm |
| Lentes | F100 | F160 | F254 (solo rack) |
|---|---|---|---|
| Área de marcado | 65 × 65 mm | 110 × 110 mm | 175 × 175 mm |
| Distancia de enfoque | 114 mm | 178 mm | 289 mm |
| Altura máxima de pieza (estación marcado) | 176 mm | 112 mm | – |
Opciones de comunicación
| Características | 20 W | 30 W | ||
|---|---|---|---|---|
| Rack | Cabina | Rack | Cabina | |
| Longitud de onda | 1064 nm | |||
| Frecuencia de pulso | 30–60 kHz para 20W y 40-60 kHz para 30 W | |||
| Carácter | Vector, Personalizado, Fuentes Windows, TrueType | |||
| Código de barras | ✓ | |||
| Código 2D | ✓ | |||
| Barras de datos GS1 | ✓ | |||
| Imagen logo | ✓ | |||
| Control habitual | PC con COUTH BeamConstruct por Ethernet | |||
| Refrigeración | Aire | |||
| Consumo | 120 W | ≤ 500 W | 180 W | ≤ 500 W |
| Peso | Cabezal: 6,5 kg Rack: 20 kg |
89 kg | Cabezal: 6,5 kg Rack: 20 kg |
89 kg |
| Nivel de seguridad | 4 | 1 | 4 | 1 |
| Longitud de fibra | 3 m | – | 3 m | – |
| Área máxima de la pieza | – | 300×200 mm | – | 300×200 mm |
| Lentes | F100 | F160 | F254 (solo rack) |
|---|---|---|---|
| Área de marcado | 65 × 65 mm | 110 × 110 mm | 175 × 175 mm |
| Distancia de enfoque | 114 mm | 178 mm | 289 mm |
| Altura máxima de pieza (estación marcado) | 176 mm | 112 mm | – |
Opciones de comunicación

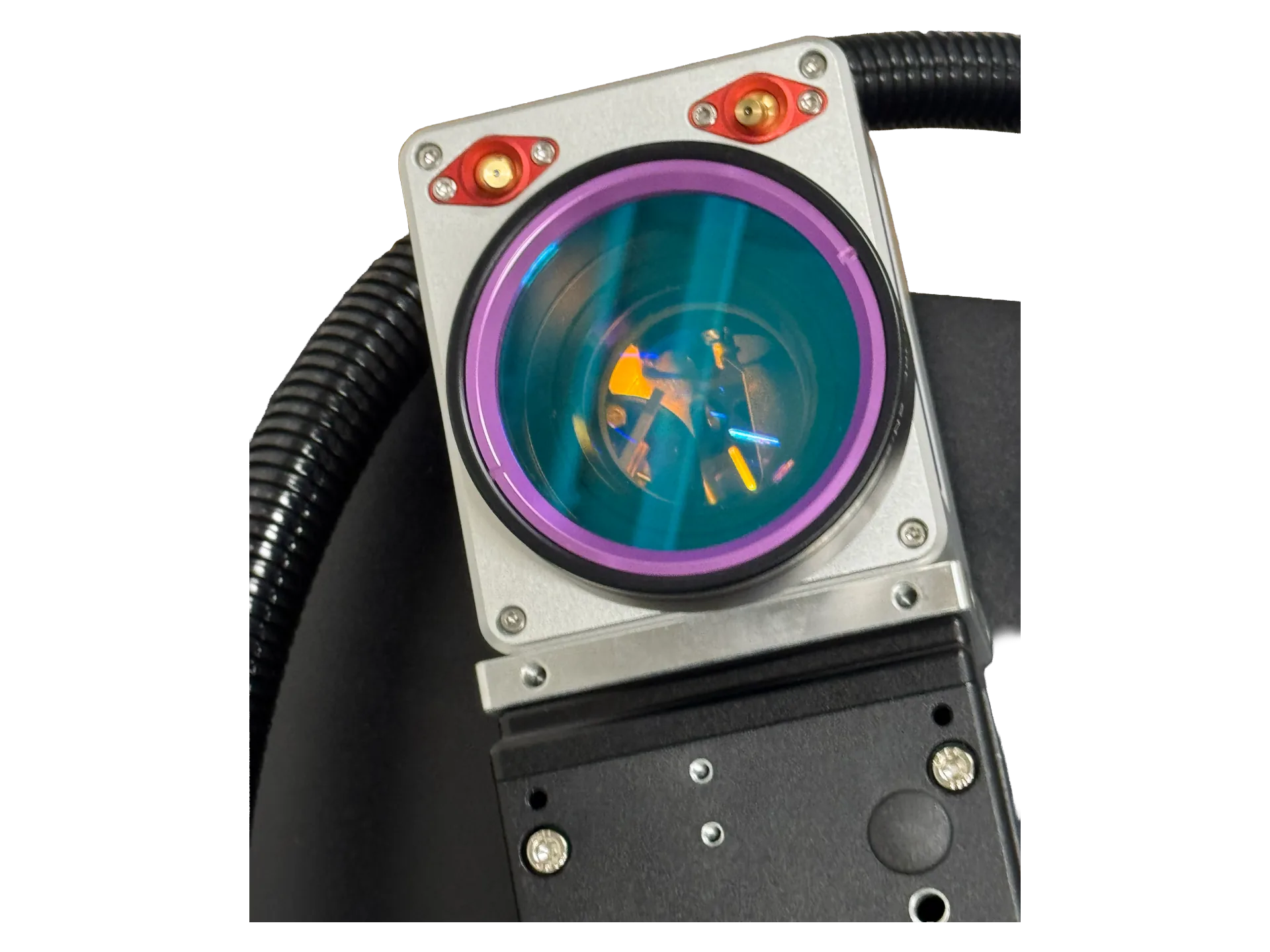

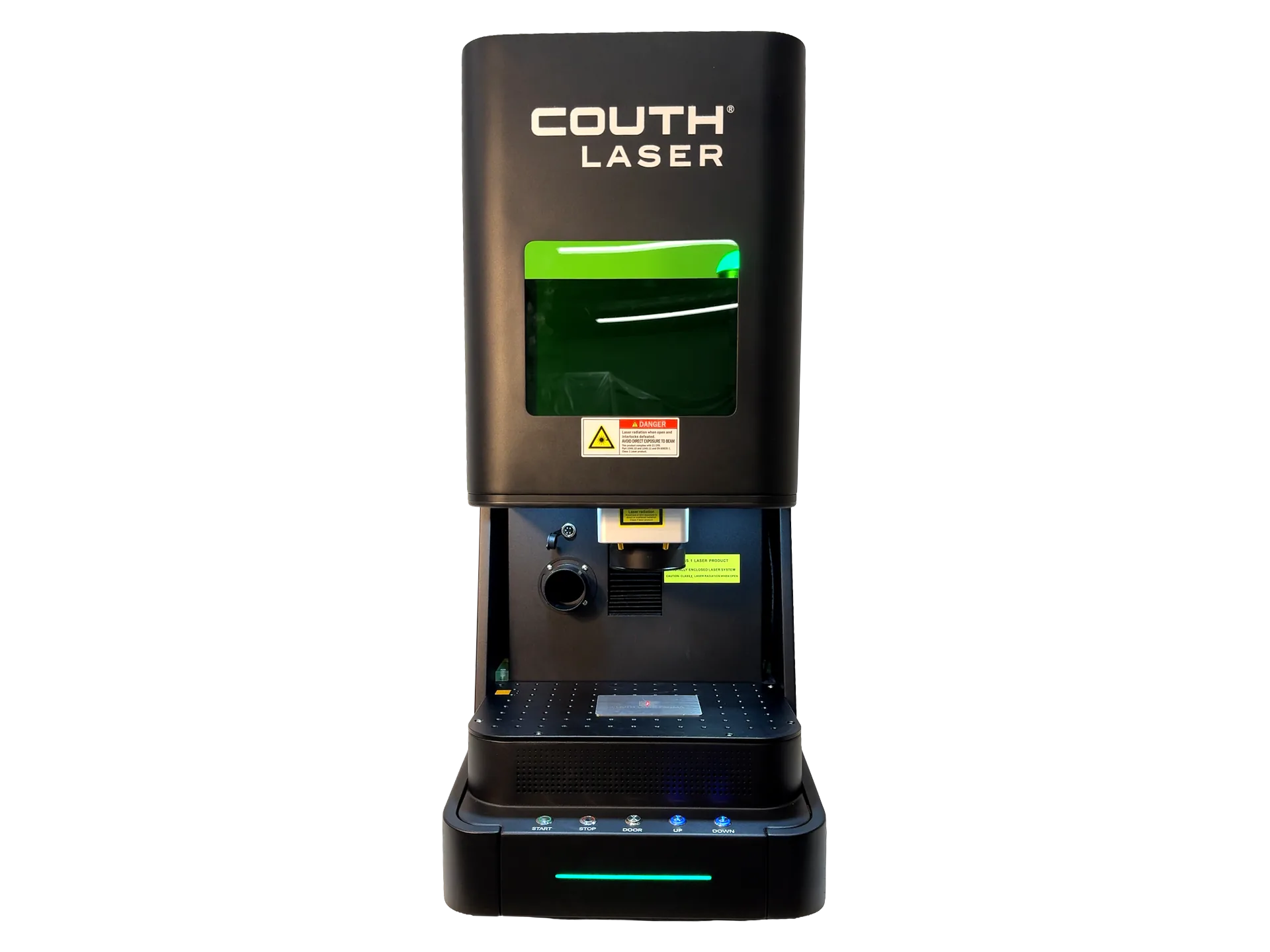

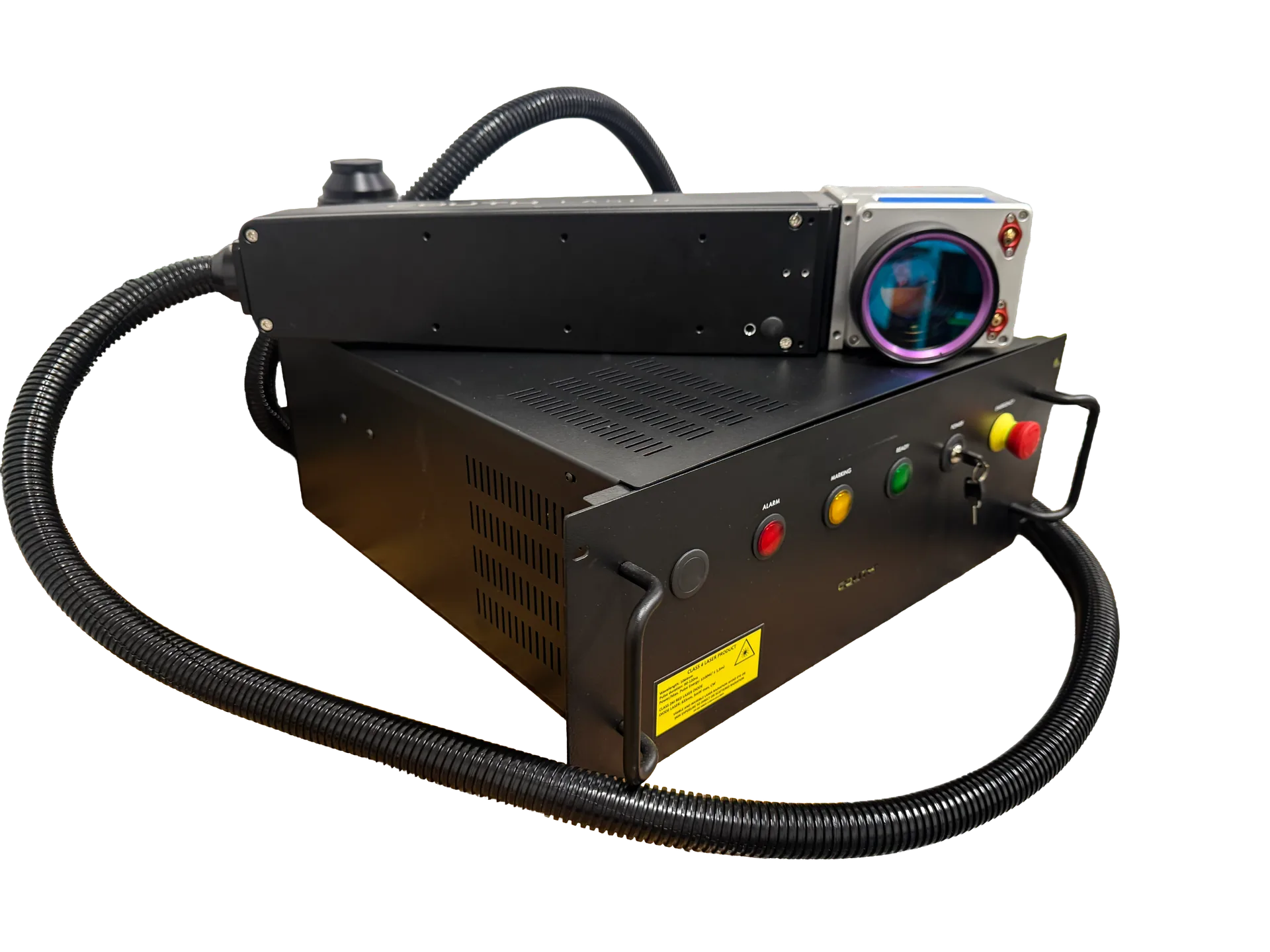

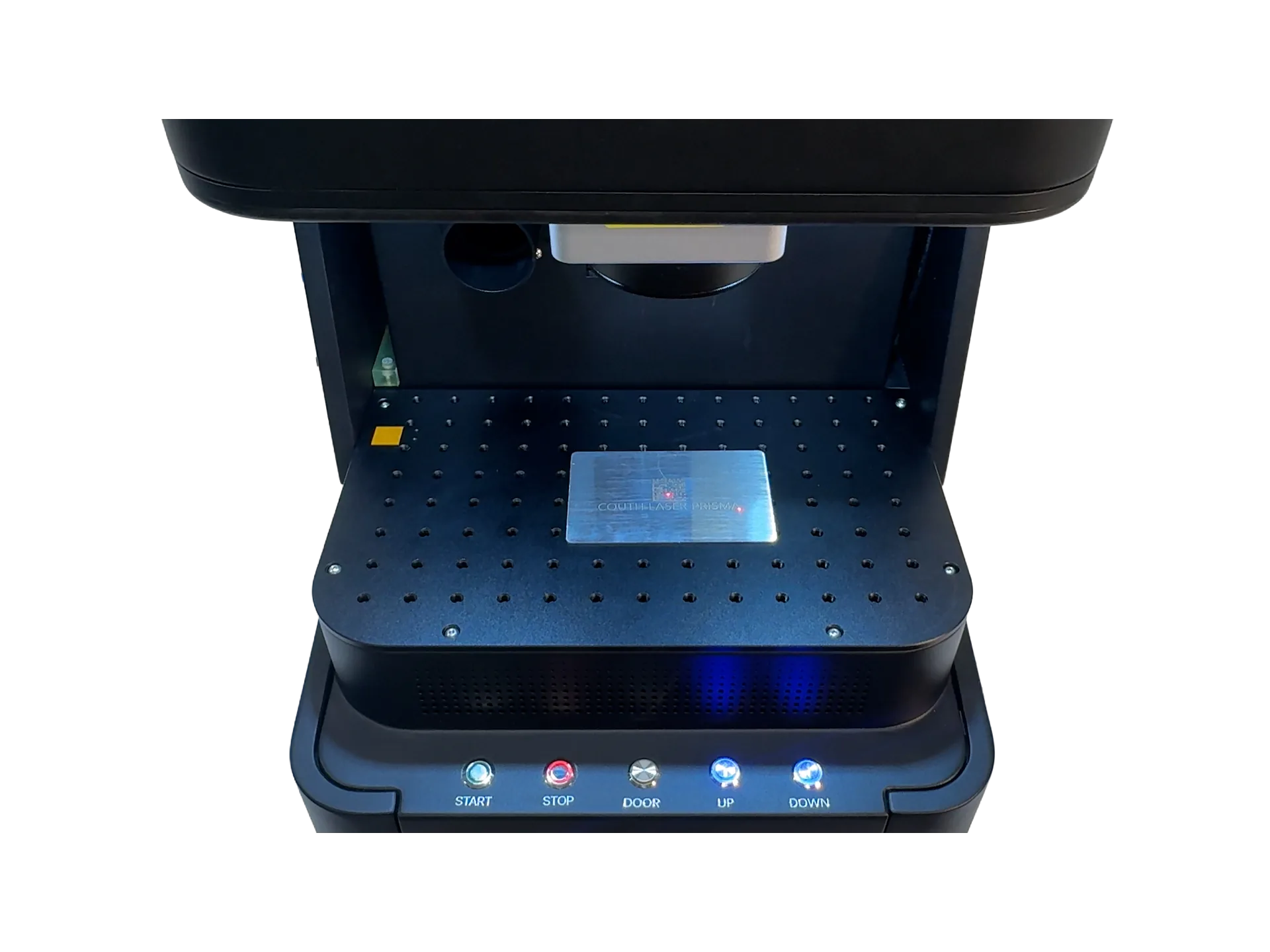

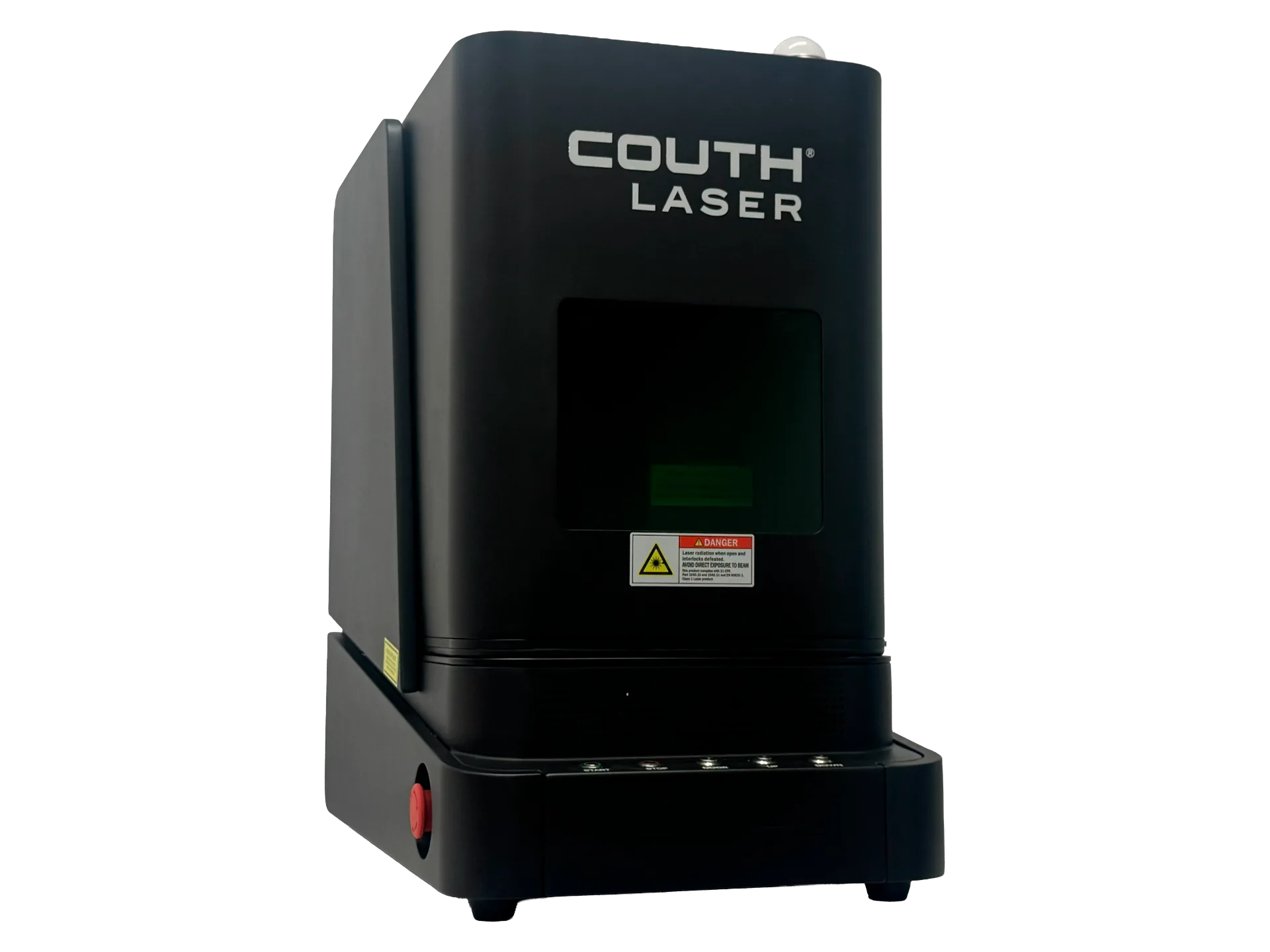

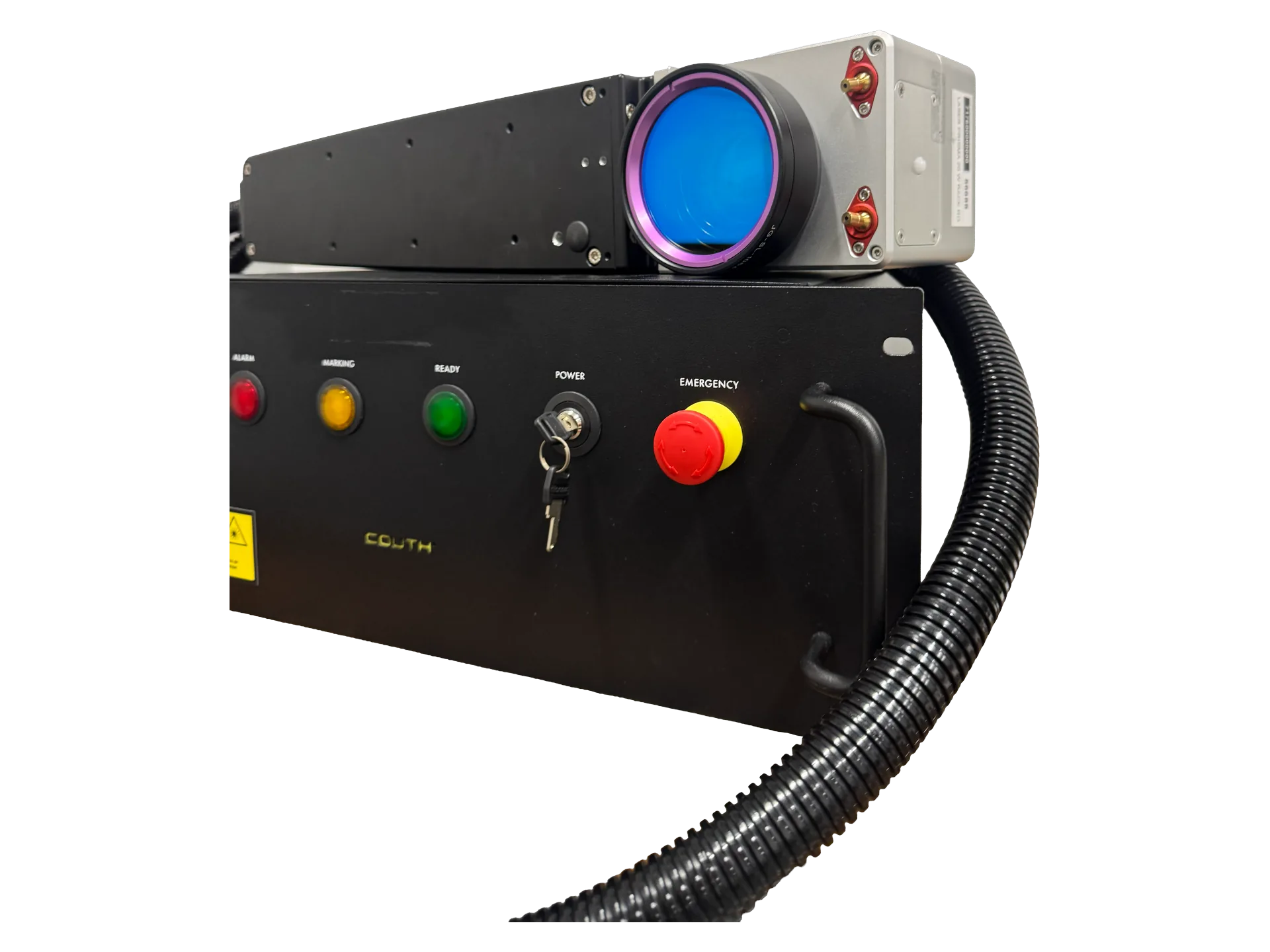

PRISMA Rack ofrece una configuración flexible que permite instalar el cabezal sobre una columna manual o motorizada y adaptar el puesto a la aplicación. La marcadora COUTH LASER PRISMA en estación de marcaje integra el láser, el cabezal, la mesa de trabajo, el eje Z motorizado y los elementos de protección en una solución compacta.
COUTH LASER PRISMA utiliza tecnología láser de fibra para realizar marcados permanentes y sin contacto sobre piezas metálicas y determinados plásticos. El resultado depende de las características y el acabado de cada material, por lo que es recomendable validar la aplicación sobre una muestra real.
PRISMA permite realizar textos, números de serie, códigos de barras y 2D, datos GS1, imágenes y logotipos. La configuración Rack resulta especialmente adecuada para trabajos unitarios, series cortas, personalización y preparación de muestras.
La elección de la lente depende principalmente del área que necesites marcar y de las características de la pieza. Cada lente ofrece un campo de marcado y una distancia de trabajo diferentes, por lo que la configuración debe seleccionarse en función de la aplicación.
