La marcatura laser di codici a barre e QR consente di identificare pezzi, prodotti, targhette, componenti e sottogruppi tramite codici leggibili da scanner, lettori 2D, telecamere o sistemi di visione. Questi codici facilitano la tracciabilità, il controllo della produzione, la gestione delle scorte, l’automazione dei processi e il collegamento tra il prodotto fisico e i sistemi digitali dell’azienda.
In ambito industriale, i codici a barre e QR possono essere utilizzati per codificare codici articolo, numeri di serie, lotti, date, identificatori univoci, ubicazioni, istruzioni di manutenzione o collegamenti alla documentazione tecnica. Quando vengono marcati direttamente sul pezzo tramite tecnologia laser, l’identificazione può essere mantenuta durante la produzione, l’assemblaggio, il trasporto, la manutenzione o l’intero ciclo di vita del componente.
Per questo tipo di marcature, la tecnologia adeguata è la marcatura laser. I codici a barre e QR richiedono alta definizione, contorni precisi, contrasto sufficiente e stabilità di lettura. Per questo motivo, la micropercussione o la incisione non sono considerate applicazioni adatte a questo tipo di marcatura. La micropercussione e l’incisione possono essere tecnologie adeguate per altre marcature permanenti, quali testi alfanumerici, numeri di serie, marcature profonde o identificazioni meccaniche, ma non rappresentano l’opzione indicata per i codici a barre e i codici QR.
COUTH sviluppa soluzioni di marcatura industriale e tracciabilità mediante diverse tecnologie. Per la marcatura di codici a barre e codici QR, la soluzione deve prevedere l’utilizzo di marcatori laser in grado di generare marcature precise, ben contrastate e compatibili con i sistemi di lettura automatica.
I codici a barre e i codici QR sono sistemi di identificazione visiva che consentono di codificare le informazioni in modo leggibile da dispositivi automatici. La loro funzione principale è quella di facilitare la rapida acquisizione dei dati e ridurre gli errori associati alla lettura manuale o all’inserimento delle informazioni da parte dell’operatore.
Nelle applicazioni industriali, questi codici possono essere utilizzati su targhette, pezzi marcati direttamente, imballaggi, componenti, utensili, attrezzature o sottogruppi.
Un codice a barre industriale è un codice unidimensionale —1D— costituito da barre e spazi di diverso spessore. Viene utilizzato per identificare prodotti, codici articolo, lotti, ubicazioni, ordini, imballaggi, utensili o pezzi quando le informazioni da codificare sono relativamente semplici e la superficie consente una lettura lineare.
I codici a barre sono comunemente utilizzati nella logistica, nei magazzini, nelle spedizioni, nella gestione dell’inventario, nell’identificazione dei prodotti, nel controllo dei lotti e nel monitoraggio dei processi.
Un codice QR industriale è un codice bidimensionale —2D— in grado di memorizzare più informazioni rispetto a un codice a barre lineare. Può contenere testo, numeri, identificatori, link, istruzioni, riferimenti interni o chiavi collegate a un database.
Nel settore industriale, il codice QR viene utilizzato quando è necessario codificare più informazioni in meno spazio, facilitare la lettura da diverse angolazioni o collegare il componente a documentazione tecnica, registri di manutenzione, sistemi di tracciabilità o piattaforme digitali.
I codici a barre e i codici QR svolgono una funzione comune: identificare e codificare le informazioni. Tuttavia, presentano differenze significative in termini di capacità, leggibilità, dimensioni, orientamento di lettura e applicazioni industriali.
Criterio | Codice a barre | Codice QR |
|---|---|---|
Tipo di codice | 1D, lineare | 2D, a matrice |
Capacità informativa | Bassa o media | Elevata |
Spazio necessario | Maggiore lunghezza orizzontale | Più compatto |
Lettura | Normalmente lineare | Multidirezionale |
Uso abituale | Inventario, logistica, prodotto, lotti | Tracciabilità avanzata, documentazione, manutenzione, accesso digitale |
Applicazione diretta sul pezzo | Possibile tramite laser, se vi è contrasto e spazio sufficiente | Particolarmente indicato per la lettura laser quando sono richieste precisione e lettura automatica |
Adeguatezza alle superfici di piccole dimensioni | Limitata | Maggiore |
Resistenza ai danni parziali | Minore | Maggiore, a seconda della configurazione e della correzione degli errori |
Lettori | Scanner 1D o lettore compatibile | Lettore 2D, fotocamera o smartphone industriale |
Utilizzo nella tracciabilità industriale | Elevata | Elevata, specialmente nei processi digitali |
In generale, il codice a barre è adatto per identificazioni semplici, lineari e di lettura rapida. Il codice QR è più indicato quando è necessario memorizzare più informazioni, operare su superfici più ridotte o collegare il pezzo a sistemi digitali.
La marcatura con codici a barre e codici QR viene utilizzata per migliorare l’identificazione, ridurre gli errori e automatizzare l’acquisizione delle informazioni in ambienti industriali.
Per i codici a barre e i codici QR, la tecnologia compatibile è la B marcatura laserB . Questi codici richiedono definizione geometrica, contrasto, stabilità dimensionale e precisione sufficienti affinché il lettore possa interpretare correttamente barre, spazi o moduli.
La tecnologia laser consente di marcare codici ad alta risoluzione su diversi materiali industriali, purché il materiale, la finitura superficiale e i parametri di processo siano adeguati.
La B marcatura laserB utilizza un fascio di luce concentrato per modificare la superficie del materiale. Può generare contrasto, incisione, ablazione, ricottura, schiumatura o rimozione del rivestimento, a seconda del materiale e dei parametri di processo.
Per i codici a barre e i codici QR, il laser è la tecnologia più adatta poiché consente di controllare con precisione la geometria del codice, generare bordi ben definiti e lavorare con dati variabili nei processi industriali.
Il laser modifica zone specifiche della superficie per formare barre, spazi, moduli o celle del codice. Nei codici QR, ogni modulo deve risultare chiaramente definito. Nei codici a barre, le barre e gli spazi devono mantenere proporzioni precise e un contrasto sufficiente per il lettore.
La marcatura laser di codici a barre e QR può essere applicata, previa convalida, su:
Il laser è consigliato quando sono necessari codici a barre o QR con elevata qualità visiva, lettura automatica stabile, dimensioni ridotte, marcatura senza contatto o integrazione nelle linee di produzione. È inoltre adatto per targhette, superfici anodizzate, componenti elettronici, pezzi di precisione e applicazioni in cui l’estetica o il contrasto siano importanti.
La B marcatura laserB utilizza un fascio di luce concentrato per modificare la superficie del materiale. Può generare contrasto, incisione, ablazione, ricottura, schiumatura o rimozione del rivestimento, a seconda del materiale e dei parametri di processo.
Per i codici a barre e i codici QR, il laser è la tecnologia più adatta poiché consente di controllare con precisione la geometria del codice, generare bordi ben definiti e lavorare con dati variabili nei processi industriali.
Il laser modifica zone specifiche della superficie per formare barre, spazi, moduli o celle del codice. Nei codici QR, ogni modulo deve risultare chiaramente definito. Nei codici a barre, le barre e gli spazi devono mantenere proporzioni precise e un contrasto sufficiente per il lettore.
La marcatura laser di codici a barre e QR può essere applicata, previa convalida, su:
Il laser è consigliato quando sono necessari codici a barre o QR con elevata qualità visiva, lettura automatica stabile, dimensioni ridotte, marcatura senza contatto o integrazione nelle linee di produzione. È inoltre adatto per targhette, superfici anodizzate, componenti elettronici, pezzi di precisione e applicazioni in cui l’estetica o il contrasto siano importanti.
I codici a barre e QR possono essere applicati su diversi materiali industriali tramite laser. La compatibilità effettiva dipende dal materiale, dalla finitura superficiale, dal contrasto, dalla resistenza richiesta e dal sistema di lettura.
L’acciaio può essere marcato al laser per generare codici a barre e QR con una definizione sufficiente per la lettura automatica. La qualità dipenderà dalla finitura superficiale, dalla rugosità, dalla riflettività e dai parametri di marcatura.
L’acciaio inossidabile può essere marcato al laser quando è richiesta una marcatura pulita, precisa e ad alta definizione. È importante verificare il contrasto e, in applicazioni critiche, l’effetto della marcatura sulla superficie.
L’alluminio si presta alla marcatura laser di codici, sebbene la sua conduttività termica e la finitura possano influire sul risultato. Sull’alluminio anodizzato, il laser può generare codici con un buon contrasto modificando o rimuovendo lo strato superficiale.
L’ottone può essere marcato al laser per codici a barre e QR, specialmente quando sono richiesti dettagli fini, precisione o una buona finitura visiva. La composizione della lega e la finitura superficiale possono influire sul contrasto.
Il titanio può essere marcato al laser, specialmente quando si ricercano precisione, assenza di contatto e controllo della marcatura. L’applicazione deve essere verificata in base ai requisiti funzionali del pezzo.

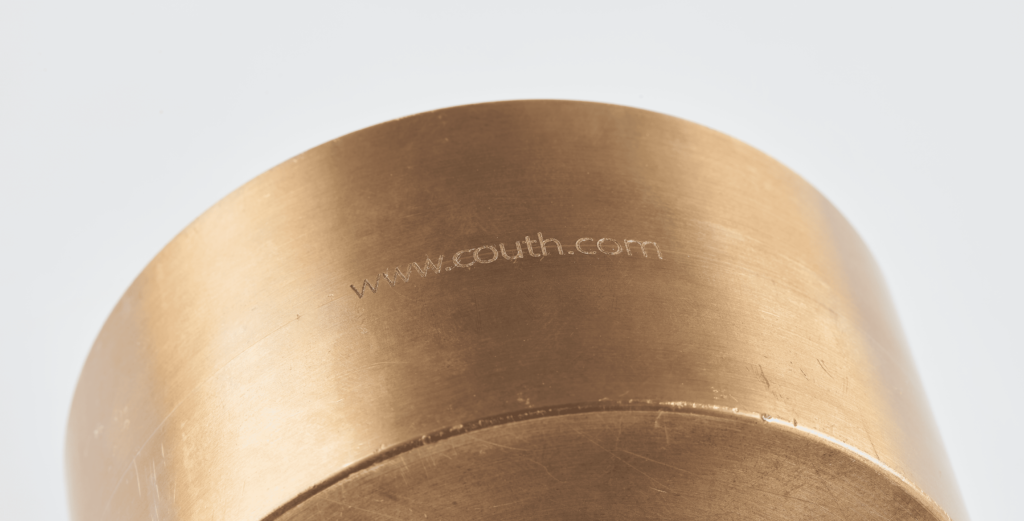

Il rame richiede una validazione specifica a causa della sua elevata conduttività termica e riflettività. Il laser può essere una soluzione praticabile se i parametri vengono regolati correttamente e si ottiene un contrasto sufficiente per la lettura.
Alcune plastiche tecniche possono essere marcate al laser se la loro composizione consente di generare un contrasto stabile. In questi casi, è opportuno verificare il comportamento termico, la leggibilità e la resistenza della marcatura.
Sulle superfici rivestite, il laser può modificare o rimuovere selettivamente lo strato superficiale per generare contrasto. Ciò può risultare utile su alluminio anodizzato, pezzi verniciati, lastre trattate o componenti con rivestimento superficiale.
I codici a barre e QR possono contenere o collegare diversi tipi di informazioni industriali. La scelta del formato dipende dal volume dei dati, dal sistema di lettura e dall’architettura di tracciabilità.
Nelle applicazioni industriali, è solitamente consigliabile che il codice contenga un identificatore univoco e che il resto delle informazioni sia gestito in una banca dati. Ciò evita codici eccessivamente densi e facilita l’aggiornamento delle informazioni senza modificare il segno fisico.
Il laser consente di generare barre, spazi e moduli con precisione, favorendo la leggibilità del codice e la sua compatibilità con i lettori automatici.
I codici consentono di identificare rapidamente pezzi o prodotti tramite scanner, telecamere o lettori 2D, riducendo i tempi di acquisizione dei dati.
Ogni codice può essere collegato a informazioni relative a produzione, qualità, lotto, fornitore, data, linea, stazione o manutenzione.
La lettura automatica riduce gli errori di trascrizione, le confusioni tra i codici e gli errori di identificazione manuale.
I codici possono essere collegati a sistemi MES, ERP, banche dati, piattaforme di manutenzione o sistemi di controllo della produzione.
Quando vengono applicati direttamente sul pezzo, consentono di eliminare la dipendenza da etichette, adesivi o targhette esterne in applicazioni in cui è richiesta la permanenza.
La lettura dei codici può attivare operazioni, convalidare i codici, registrare dati, classificare prodotti o bloccare pezzi non conformi.
Nel caso dei codici QR, il codice può facilitare l’accesso a documentazione tecnica, istruzioni, cronologia o registrazioni associate.
La marcatura laser può generare codici univoci per ogni pezzo, lotto, turno o riferimento, facilitando la tracciabilità personalizzata.
Il laser non esercita alcuna pressione meccanica sul pezzo, il che risulta utile in caso di componenti delicati, superfici trattate o pezzi che non devono deformarsi.
Il laser consente di generare barre, spazi e moduli con precisione, favorendo la leggibilità del codice e la sua compatibilità con i lettori automatici.
I codici consentono di identificare rapidamente pezzi o prodotti tramite scanner, telecamere o lettori 2D, riducendo i tempi di acquisizione dei dati.
Ogni codice può essere collegato a informazioni relative a produzione, qualità, lotto, fornitore, data, linea, stazione o manutenzione.
La lettura automatica riduce gli errori di trascrizione, le confusioni tra i codici e gli errori di identificazione manuale.
I codici possono essere collegati a sistemi MES, ERP, banche dati, piattaforme di manutenzione o sistemi di controllo della produzione.
Quando vengono applicati direttamente sul pezzo, consentono di eliminare la dipendenza da etichette, adesivi o targhette esterne in applicazioni in cui è richiesta la permanenza.
La lettura dei codici può attivare operazioni, convalidare i codici, registrare dati, classificare prodotti o bloccare pezzi non conformi.
Nel caso dei codici QR, il codice può facilitare l’accesso a documentazione tecnica, istruzioni, cronologia o registrazioni associate.
La marcatura laser può generare codici univoci per ogni pezzo, lotto, turno o riferimento, facilitando la tracciabilità personalizzata.
Il laser non esercita alcuna pressione meccanica sul pezzo, il che risulta utile in caso di componenti delicati, superfici trattate o pezzi che non devono deformarsi.
Non tutti i codici presentano gli stessi requisiti. Un codice a barre richiede lunghezza e contrasto lineare. Un codice QR richiede la definizione dei moduli, una zona di quiete e una matrice leggibile da diverse orientazioni.
Maggiori sono le informazioni codificate, maggiore potrebbe essere la densità richiesta. Nei codici QR, un eccesso di dati può generare moduli più piccoli e rendere difficile la lettura se la superficie è limitata.
L’area di marcatura deve consentire la dimensione minima del codice e la distanza di lettura prevista. Su pezzi di piccole dimensioni, un codice QR o un DataMatrix risultano solitamente più adatti rispetto a un codice a barre lineare.
Il contrasto tra il segno e lo sfondo è fondamentale. Può essere ottenuto tramite variazione di colore, incisione, rimozione del rivestimento, ossidazione controllata o modifica superficiale mediante laser.
La risoluzione deve essere sufficiente affinché i moduli del codice QR o le barre del codice siano generati con precisione. Se il codice è troppo piccolo o denso, può perdere leggibilità.
Superfici ruvide, levigate, verniciate, anodizzate, ossidate o trattate possono influire sulla leggibilità. Il processo laser deve essere adattato alla finitura effettiva del pezzo.
È necessario definire se il codice verrà letto con uno scanner 1D, un lettore 2D, una telecamera industriale, uno smartphone, un sistema di visione o un lettore fisso integrato in linea.
Nella marcatura diretta sul pezzo, l’illuminazione è fondamentale. Un marchio visibile a occhio nudo potrebbe non essere leggibile da un lettore se il contrasto o la riflessione non sono adeguati.
Il tempo di ciclo determina le dimensioni del codice, la densità dei dati, la strategia di marcatura e l’integrazione del sistema laser.
Il marcatore laser deve essere in grado di comunicare con PLC, database, software di tracciabilità o sistema di produzione quando vengono generati codici variabili.
È necessario valutare se il pezzo sarà esposto ad abrasione, oli, grassi, temperatura, umidità, pulizia, verniciatura, sabbiatura o trattamenti successivi.
La marcatura laser richiede adeguate misure di sicurezza, la protezione dell’area di lavoro e, ove necessario, l’aspirazione di fumi o particelle.
I codici consentono di assegnare un identificativo univoco a ciascun pezzo o componente, facilitandone il tracciamento durante la produzione, l’assemblaggio e la manutenzione.
I codici a barre e QR possono essere associati a lotti di produzione, materie prime, fornitori, date o processi specifici.
Nei magazzini, nella gestione dei ricambi e nella logistica interna, i codici facilitano le entrate, le uscite, l’ubicazione, i conteggi e la gestione delle scorte.
Ogni codice può essere collegato a risultati di ispezione, controlli dimensionali, prove, verifiche o registrazioni di conformità.
I lettori possono identificare automaticamente ogni pezzo e attivare processi, convalidare i codici di riferimento o registrare informazioni nei sistemi di produzione.
Un codice QR può associare una macchina, un componente o un utensile a documentazione, istruzioni, cronologia di manutenzione o registrazioni degli interventi.
Utensili, stampi, matrici, calibri e attrezzature possono essere contrassegnati per controllarne l’inventario, l’utilizzo, la taratura e la manutenzione.
I codici a barre e QR possono essere applicati anche su imballaggi, targhette metalliche, etichette tecniche, pannelli o identificazioni permanenti.
Nel settore automobilistico, i codici a barre e i codici QR possono essere utilizzati per identificare pezzi, sottogruppi, imballaggi, utensili, targhette e componenti. Consentono di controllare lotti, codici articolo, operazioni di montaggio, ispezioni e tracciabilità dei fornitori. La marcatura laser è indicata quando sono richieste nitidezza, lettura automatica e integrazione nei processi produttivi.
Nel settore aeronautico, l’identificazione deve essere affidabile e tracciabile per lunghi cicli di vita. I codici possono essere associati a documentazione, ispezioni, numeri di serie, manutenzione e controllo dei componenti critici. La tecnologia laser deve essere selezionata e convalidata con cura per non compromettere il materiale o la finitura del pezzo.
Nel settore ferroviario, i codici possono essere marcati su pezzi metallici, targhette, ricambi e componenti sottoposti a manutenzione. La resistenza della marcatura e la leggibilità a lungo termine sono fattori importanti.
Nella lavorazione meccanica, nella fusione, nello stampaggio o nella produzione metallica, i codici consentono di identificare i pezzi sin dalle prime fasi, controllare le operazioni, registrare le ispezioni e gestire le spedizioni.
I codici a barre e QR possono essere applicati su targhette, componenti, pezzi di ricambio, sottogruppi, telai e utensili. Un codice QR può collegare il pezzo alla documentazione tecnica, alla manutenzione o alla cronologia di servizio.
Nel settore dell’energia, del gas e del petrolio, i codici possono essere applicati su valvole, flange, tubi, targhette, pezzi di ricambio o componenti esposti ad ambienti difficili. È necessario verificare la resistenza, la leggibilità e la compatibilità con le condizioni ambientali.
Nel settore dell’elettronica, i codici QR e a barre possono essere utilizzati su involucri, piastre, connettori, dissipatori, imballaggi o componenti. Il laser è particolarmente indicato per la sua precisione e la capacità di lavorare con codici di piccole dimensioni.
La scelta di un marcatore laser per codici a barre e QR deve avvenire tenendo conto del tipo di codice, del materiale, delle dimensioni disponibili, del contrasto, della risoluzione, dell’ambiente e della successiva lettura.
La marcatura laser è consigliabile quando:
È opportuno effettuare dei test quando:
Per definire una soluzione di marcatura laser di codici a barre o QR, è opportuno fornire:
La marcatura laser è consigliabile quando:
È opportuno effettuare dei test quando:
Per definire una soluzione di marcatura laser di codici a barre o QR, è opportuno fornire:
Per i codici a barre e i codici QR, la tecnologia utilizzata è la marcatura laser. Questa tecnologia consente di generare codici ben definiti, a contrasto elevato e adatti alla lettura automatica.
Un codice a barre è un codice lineare 1D costituito da barre e spazi. Un codice QR è un codice 2D in grado di memorizzare più informazioni in meno spazio e di essere letto da diverse angolazioni.
Sì. I codici QR possono essere marcati in modo permanente tramite laser su pezzi, targhette o componenti, purché il materiale, il contrasto, le dimensioni del codice e il sistema di lettura siano adeguati.
Sì. I codici a barre possono essere marcati direttamente sul metallo tramite laser, purché vi siano lunghezza, contrasto e definizione delle barre sufficienti a garantirne la lettura.
Il laser consente di generare moduli precisi, un buon contrasto e marcature ad alta definizione. Queste caratteristiche sono necessarie affinché un codice QR possa essere letto correttamente tramite telecamere, lettori 2D o sistemi di visione.
Per i codici QR e i codici a barre, la tecnologia indicata è il laser. La micropercussione può essere adatta per altri tipi di marcature, come numeri di serie o testi alfanumerici su pezzi robusti, ma non è raccomandata per questo tipo di codici.
Non è la tecnologia indicata per i codici a barre o i codici QR. L’incisione a riga è più adatta per testi, riferimenti, numeri di serie o marcature profonde, mentre i codici richiedono definizione geometrica e contrasto che si ottengono meglio tramite il laser.
Un codice QR industriale può contenere numeri di serie, codici di riferimento, lotti, date, identificatori univoci, collegamenti a documentazione tecnica, istruzioni di manutenzione o codici di accesso collegati a sistemi MES, ERP o banche dati.
Un codice a barre industriale può contenere codici di riferimento, lotti, codici prodotto, ubicazioni, identificatori di magazzino, ordini o dati interni di produzione.
Influiscono il contrasto, le dimensioni, la risoluzione, la finitura superficiale, la rugosità, l’illuminazione, l’orientamento del lettore, la distanza di lettura e la qualità del sistema di acquisizione.
Dipende dall’applicazione. Il codice QR può essere utile quando è necessario accedere a informazioni più dettagliate o effettuare la lettura con dispositivi diversi. Il DataMatrix viene solitamente utilizzato nella marcatura diretta di componenti industriali per la sua compattezza e la tracciabilità tecnica. La scelta deve basarsi sullo spazio disponibile, sulla quantità di dati, sul lettore e sui requisiti del cliente.
Nelle applicazioni industriali più esigenti, è consigliabile verificare la lettura del codice dopo la marcatura. La verifica consente di individuare problemi di contrasto, dimensioni, deformazione, dati errati o errori di lettura prima che il pezzo prosegua nel processo produttivo.
